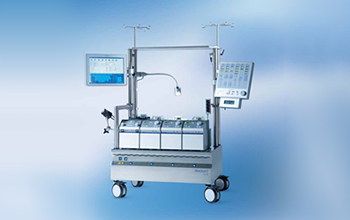

АИК Maquet HL 20

Создание наилучших условий для оказания оптимальной медицинской помощи: Компания Maquet является одним из ведущих мировых производителей и поставщиков систем искусственного кровообращения (аппаратов АИК) и принадлежностей одноразового использования для сердечно-сосудистой хирургии. При разработке нового, передового оборудования компания MAQUET успешно использует собственный опыт и понимание тенденций развития сердечно-сосудистой хирургии, при этом не теряя тесного контакта с пользователями. Ассортимент изделий MAQUET Cardiovascular включает оборудование, которое создано по последнему слову техники, и служит как для оптимального лечения пациентов, так и для создания наилучших рабочих условий для медицинского персонала.

Испытанная, полностью укомплектованная система перфузии: АИК Maquet (бывш. Jostra) HL 20 от компании MAQUET доступен для приобретения уже в течение нескольких лет и считается «Золотым стандартом». Включая в комплектацию АИК новые модули HL 20 VARIO FLEX, HL 20 VARIO SINGLE и HL 20 VARIO TWIN, компания MAQUET предлагает безопасные и хорошо зарекомендовавшие себя аппараты искусственного кровообращения, которые имеют современный дизайн, более высокий уровень гибкости и удобства. При этом поддерживается тот уровень безопасности и удобства для пользователя, которые соответствуют современным требованиям.

АИК HL 20 соответствует и даже превышает самые высокие требования современной технологии перфузии: Аппарат искусственного кровообращения HL 20 от MAQUET сочетает сложную технологию современной перфузиологии с возможностями четкого, лаконичного обзора и манипулирования приборами для безопасного лечения пациентов и эффективной работы оператора. Каждая функция насоса обозначается его названием, а не местоположением, ассоциированная функция насоса отображается на его лицевой панели. Все тревоги и ошибки сопровождаются как звуковой, так и визуальной сигнализацией. Для выключения всех тревожных сигналов используется одна кнопка на панели управления системы. Кроме того, пульт дистанционного управления терморегулирующего аппарата HCU 20 MAQUET встроен в панель управления системы. Оператор может следить за температурой пациента и регулировать ее, не отвлекаясь от пациента. К панели управления системы можно присоединить контрольный модуль кардиоплегии, который позволяет отобразить и контролировать основные показатели кардиоплегии, такие как объем, отношение, время, температура и давление.

Безопасность и надежность: В случае прекращения подачи питания встроенная полностью автоматизированная система резервных аккумуляторных батарей включится автоматически, что позволит завершить большинство хирургических процедур. Все насосы и модули системы функционируют при питании от низкого напряжения в 24 В, что способствует повышению безопасности пациента и оператора. Все электрические соединения находятся внутри аппарата HL 20. Нет никаких выступающих или мешающих работе кабелей, которые могли бы быть повреждены, запутаны или случайно отсоединены. Наличие короткого кабеля питания панели управления системы обуславливает гибкость при размещении панели. Система при включении выполняет расширенную самопроверку, а затем постоянно контролирует основные функции в процессе работы.

Совершенная система сбора данных: Система управления данными JOCAP XL MAQUET записывает все данные перфузии с последующим их сохранением; обзор данных можно выполнять во время операции или после ее завершения. Разнообразные возможности гибкого конфигурирования при использовании системы JOCAP XL позволяют в большинстве случаев легко удовлетворить потребности пользователя. Успешно реализуется новая концепция присоединения внешних устройств непосредственно к системе JOCAP XL. При этом пользователи получают возможности автоматического сбора данных с различных устройств, установленных в операционной; можно отслеживать и сохранять те данные, которые необходимы пользователю.

Гибкость и адаптируемость при проведении любой операции: Аппарат искусственного кровообращения HL 20 доступен в нескольких конфигурациях. Манипулирование всеми органами управления и мониторами осуществляется на одной панели, которую можно закрепить на мачте системы в различных положениях с использованием специального держателя. Функции насосов могут быть переименованы или переназначены без необходимости перестраивать соединения каких-либо кабелей.

Технические характеристики

HL 20

Консоль

Автоматическая проверка функций, периодическая выборка, экстренное включение питания, Параметры электросети 230 В/ 50 Гц, потребляемая мощность 230В/1450Вт

Роликовые насосы

Интервал RPM 0 — 250 об. /мин [по часовой стрелке/против часовой стрелки] Скорость потока 0 — 10 л/мин, окклюзия 0.03 мм

Регулирование давления

+/- 997 мм рт.ст., активирование 1 мм рт.ст., включение визуальной и звуковой тревоги, цифровая индикация

Изменение температуры

44 канала с датчиками, диапазон измерений 0 — 50° C, включение визуальной и звуковой тревоги, цифровая индикация

Детектор воздушных пузырьков

Детекция > 300 мкм, «стоп» уровень насоса > 0.065 кв.см

Детектор уровня

Ограничение «стоп» уровня 10 мм

Краткий обзор системы перфузии MAQUET HL 20. Надежная, гибкая, адаптивная

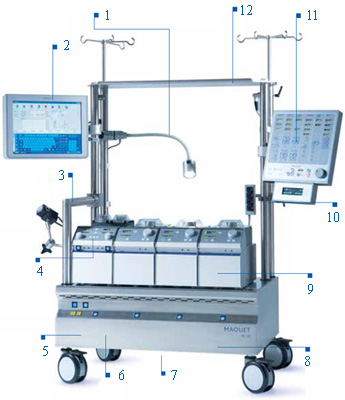

  1. Компьютер для операционного зала (OR-КОМПЬЮТЕР): Разработан специально с учетом насыщенной оборудованием среды операционных. Это эргономичный, надежный, водостойкий модуль с встроенной резервной аккумуляторной батареей, обеспечивающей гарантированную защиту данных даже в случае прекращения электроснабжения.
  2. Боковой направляющий поручень: Регулируемый по высоте боковой направляющий поручень для маневрирования при передвижении консоли можно заказать отдельно для каждого типа системы.
  3. Двойной модуль насосов: Двойной модуль насосов предназначен для тех ситуаций, когда требуются более низкие скорости потоков.
  4. Батарейный блок питания: Батарейный блок питания для экстренной ситуации обеспечивает полностью автоматизированное включение питания для всех компонентов системы. Зарядка и переключение электропитания системы с питания от сети на питание от батареи или наоборот не требует никаких действий оператора. Все компоненты аппарата искусственного кровообращения, включая все насосы, продолжают функционировать без остановок.
  5. Шасси для электронных модулей: Консоли оборудованы стендом, на котором монтируются электронные модули системы.
  6. Ящик: Отдельно можно заказать ящик, который предназначен для хранения таких принадлежностей, как вставки для трубок и пусковые рукоятки.
  7. Трансформатор и панель электроснабжения: Компоненты электроснабжения расположены внутри консоли и, таким образом, недоступны для оператора. За пределами консоли расположены только соединения схемы низкого напряжения (24 В), которые не представляют опасности.
  8. Роликовые насосы: Роликовые насосы можно легко снять и снова установить на консоли — для этого нужно просто поднять насос или поместить модуль в нужное положение.
  9. Система мачт: Консоль каждого типа оборудована четырьмя мачтами, две из которых снабжены регулируемыми по высоте телескопическими штативами для инфузий.
  10. Панель управления системы, с возможностями гибкой установки: Панель управления системы предоставляет возможности эргономичного управления всеми функциями аппарата искусственного кровообращения. Панель управления можно закрепить на любой мачте системы в соответствии с потребностями пользователя. Регулировка всех настроек консоли производится одной ручкой. Все звуковые тревоги выключатся одной кнопкой. Для последовательного переключения основных функций требуется процедура предохранительной настройки с помощью двух кнопок.
  11. Фиксированная по высоте полка: Фиксированная по высоте полка является компонентом консоли.
  12. Гибкий светодиодный светильник: Новый светодиодный светильник предназначен для освещения рабочих поверхностей HL 20. Это гибкий, водостойкий светильник, обеспечивающий высокую освещенность при малой потребляемой мощности, которая составляет всего 6 Вт.

Конфигурации. Широкий выбор конфигураций для удовлетворения любых потребностей

Консоль MAQUET HL 20 выполнена из нержавеющей стали; маневрирование при передвижении легко выполняется с помощью бокового направляющего поручня и четырех устойчивых роликов — два из них оборудованы общим блокиратором, а два — блокиратором движения в определенном направлении. Чтобы наглядно проиллюстрировать конструкционную концепцию и разнообразие возможностей систем HL 20 VARIO FLEX, HL 20 VARIO SINGLE и HL 20 VARIO TWIN, в качестве примера приводится консоль для 4 насосов. Консоль для 2 насосов доступна в конфигурации VARIO FLEX с панелью управления в левой или правой ориентации. Консоли для 4 и 5 насосов доступны во всех трех версиях.

Гибкий базовый модуль: Консоль VARIO FLEX доступна в качестве базового модуля, который может быть укомплектован дополнительными ком- понентами (опции).

  • Базовый модуль включает:

    • четыре мачты — две с регулировкой высоты
    • фиксированную верхнюю полку
    • гибко позиционируемую панель управления системы
    • крепежный узел для закрепления панели управления на мачте
    • может быть оборудован контрольным модулем кардиоплегии
  • Насосы и принадлежности заказываются отдельно
  • Доступны консоли для 4 и 5 насосов
Базовый модуль плюс четыре одинарных роликовых насоса: Консоль VARIO SINGLE представляет собой полностью укомплектованную систему по конкурентноспособной цене.
  • Кроме четырех одинарных роликовых насосов и всех прочих компонентов системы VARIO FLEX, консоль VARIO SINGLE включает:

    • контрольный модуль кардиоплегии, устанавливаемый под панелью управления системы
    • двухканальный модуль контроля давления
    • модуль контроля температуры
    • модуль защиты от воздушной эмболии
    • газовый смеситель
  • Другие принадлежности можно заказать отдельно
  • Доступны версии консолей для 4 и 5 насосов. Положение для пятого насоса на консоли для 5 насосов может использоваться по желанию пользователя
Базовый модуль плюс три одинарных роликовых насоса и один двойной модуль насосов: Консоль VARIO TWIN представляет собой полностью укомплектованную систему по конкурентноспособной цене.
  • Кроме трех одинарных роликовых насосов, одного двойного модуля насосов и всех прочих компонентов системы VARIO FLEX, консоль VARIO TWIN включает:

    • контрольный модуль кардиоплегии, устанавливаемый под панелью управления системы
    • двухканальный модуль контроля давления
    • модуль контроля температуры
    • модуль защиты от воздушной эмболии
    • газовый смеситель
  • Другие принадлежности можно заказать отдельно
  • Доступны версии консолей для 4 и 5 насосов. Положение для пятого насоса на консоли для 5 насосов может использоваться по желанию пользователя
  • Насосы. Безопасная и универсальная система насосов

Модули роликовых насосов: Конструкция перистальтических роликовых насосов MAQUET HL 20 делает эти насосы точными, износоустойчивыми, гибкими и удобными в работе. Все насосы работают бесшумно и плавно; безопасное, низковольтное питающее напряжение подается с консоли. Кабели для подключения не нужны. Благодаря своим компактным размерам и малому весу, насосы легко снимаются и переустанавливаются на консоли — для этого нужно просто поднять насос или поместить модуль в нужное положение.

Линейка роликовых насосов включает:

  • Одинарный модуль роликового насоса
  • Двойной модуль насосов, который состоит из двух малых насосов, независимых друг от друга, в обычном корпусе стандартного размера. Двойной модуль насосов предназначен для тех режимов, которые требуют более низких скоростей потока, например, педиатрическая перфузия, проведение кардиоплегии, аспирация или вентиляция.
Насосы имеют следующие характеристики:
  • Прямое и обратное вращение
  • Центральная ручка окклюзии для фиксируемой и точной настройка.Большой четырехразрядный буквенно-цифровой дисплей для значений потока и скорости.
  • Восьмиразрядный буквенно-цифровой дисплей для индикации режима работы, размера трубки и сообщений состояния.
  • Восемь программируемых режимов работы, включая работу в качестве ведомого насоса и проведение кардиоплегии.
  • Непрерывный режим работы и режим пульсаций.
  • Память калибровки с сохранением до четырех размеров трубок.
  • Полное управление с помощью модулей контроля.
  • Полная защита путем контроля таких факторов, как механический сдвиг насоса, проскальзывание ремня, перегрузка, направление вращения, выделение тепла и связь.

Система RotaFlow включает:

  • Консоль ROTAFLOW, модуль управления с тремя режимами электропитания: от сети, от системы HL 20 или от собственных аккумуляторных батарей.
  • Привод ROTAFLOW с встроенными функциями измерения потока и размера воздушных пузырьков.
  • Поворотный гидравлический держатель позволяет оптимально расположить узел привода.
  • Экстренный привод ROTAFLOW, ручной привод (пусковая рукоятка) с индикатором скорости.
  • Центрифужный насос ROTAFLOW RF-32, головка насоса одноразового использования с встроенным коннектором для зонда потока.
Насос ROTAFLOW на консоли: Система центрифужного насоса ROTAFLOW, компонент системы HL 20, может также использоваться в качестве полностью независимого, автономного модуля. Уникальные функции измерения скорости потока и размера воздушных пузырьков встроены в систему ROTAFLOW.

Характеристики системы RotaFlow:

  • Полностью независимое, автономное устройство с питанием непосредственно от сети или встроенной резервной аккумуляторной батареи, функции измерения уровня и давления с помощью внешних (опция) датчиков.
  • Встроенные детекторы потока и воздушных пузырьков.
  • Отдельные дисплеи потока и скорости
  • Режим работы с постоянным потоком
  • Приспособлен для работы в режиме пульсаций.
  • Технологически усовершенствованная головка насоса одноразового использования

Модули контроля. Полностью безопасный контроль

Система контроля давления: Система HL 20 позволяет выполнять точные измерения до четырех значений давления. Стандартные датчики давления медицинского назначения служат в качестве сенсоров системы. Диапазон и точность измерений определяются техническими характеристиками самого датчика.
Система контроля температуры: Система HL20 позволяет выполнять точные измерения до четырех значений температуры. Система использует изолированные зонды для измерения температуры, которые полностью совместимы со сменными термисторными зондами серии YSI 400 (Yellow Springs Instruments).
Система защиты от эмболии: Система защиты от воздушной эмболии включает две защитные системы, которые предотвращают попадание воздуха в систему экстракорпорального кровообращения — датчик уровня и ультразвуковой детектор воздушных микропузырьков.
Контрольный модуль кардиоплегии: С помощью модуля кардиоплегии (CMU) отображаются основные показатели кардиоплегии. Для полного контроля при проведении кардиоплегии отображаются такие показатели, как объемы, отношение, таймеры, температура и давление. Модуль кардиоплегии является основным компонентом систем HL 20 Vario Single и Vario Twin; он крепится под панелью управления системы.

Модуль кардиоплегии является опцией системы HL 20 Vario Flex с консолями для 2, 4 и 5 насосов. Для системы MAQUET HL 20 был разработан полный комплект принадлежностей. Некоторые из наиболее часто используемых принадлежностей для аппарата искусственного кровообращения MAQUET HL 20:

Гибкий светодиодный светильник: Новый светодиодный светильник предназначен для освещения рабочих поверхностей HL 20. Это влагостойкий светильник с гладкой поверхностью, которая легко дезинфицируется. Сам светодиод защищен небьющимся стеклом. Светильник не требует охлаждающих вентиляторов благодаря крайне малой потребляемой мощности, которая составляет всего 6 Вт. За счет низкого уровня теплового излучения — люминесцентное излучение — окружающее оборудование, а также трубки, электрические компоненты и кровь не подвергаются нагреву, вызванному источником света.

Светодиодный светильник может быть закреплен на аппарате HL 20 в любом месте. Для крепления светодиода компания MAQUET предлагает S-образные кронштейны длиной 200 мм и 400 мм. Такой гибкий кронштейн может быть фиксирован на мачте системы в любом месте; штекер светильника вставляется в розетку 24 В на консоли системы HL 20.

Поперечная мачта: Поперечная мачта для консоли с четырьмя или пятью насосами, соответственно, включает круглую 25 мм штангу и концевые держатели. Поперечные мачты регулируются по высоте на мачтах консоли без применения инструментов.
Вертикальная мачта: Вертикальная мачта представляет собой круглую 25 мм штангу длиной 500 мм.
Контейнер для льда. Контейнер для льда с термоизоляцией может использоваться, например, для охлаждения раствора для кардиоплегии. Контейнер для льда располагается на консоли HL 20 на месте модуля насоса.
Венозный зажим, стандартный: Стандартный венозный зажим из твердого анодированного алюминия предназначен для точной регуляции венозного возвратного потока путем окклюзии венозной магистрали. Никаких вставок не требуется, зажим годится для трубок размером вплоть до 5/8 дюйм. x 3/32 дюйм.
Венозный зажим, быстрый: Зажим обеспечивает точное и быстрое регулирование венозного оттока с помощью двух отдельных ручек. Для оптимального позиционирования зажима служат выдвигающийся кронштейн и шарнирное шаровое соединение. Зажим годится для трубок размером вплоть до 1/2 дюйм. x 3/32 дюйм.
Ящик: Ящик можно установить под стендом консоли. Он может быть использован для хранения пусковых рукояток и других принадлежностей. Ящик открывается сзади или спереди на консолях с 4 и 5 насосами, и только спереди — на консоли с 2 насосами.
Газовые смесители Sechrist: Воздушно-кислородный смеситель Sechrist представляет собой устройство для точной регулировки давления и точной дозировки состава дыхательной смеси, которое предназначено для приготовления точной медицинской смеси дыхательного воздуха и дыхательного кислорода (O2) с любым значением FIO2 от 0.21 до 1.0, для подачи в различные системы искусственной вентиляции легких.
Боковой направляющий поручень: Гибкий боковой направляющий поручень используется для маневрирования при передвижении консоли. Регулируемый по высоте боковой поручень может быть установлен на консоли справа или слева. Боковой направляющий поручень можно заказать отдельно для каждого типа консоли.
Гибкий светодиодный светильник

Технические характеристики

Светодиодный светильник

Потребляемая мощность

6 Вт

Рабочий диапазон напряжения

22 — 28 Впер. /19 Впост.

Рабочая температура

от — 20° C до + 40° C

Размеры

Длина: кронштейн 200 мм или 400 мм

Диаметр светодиода:

59 мм

Длина светодиода:

73 мм

Уровни настройки

3

Спектральный состав света

Естественный белый

Угол отраженного пучка

30°

Режим работы

Сертифицирован для работы в непрерывном режиме

Материал корпуса

Алюминий (анодированный), боросиликатное стекло
