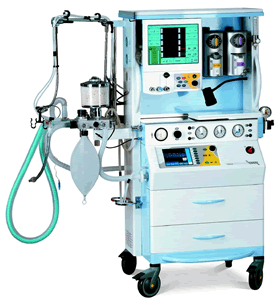

Наркозно-дыхательный аппарат Venar Omega Screen

Рабочее место врача-анестезиолога, отвечающее самым взыскательным требованиям. Аппарат снабжен современным электронным респиратором, который осуществляет работу во всех
основных режимах вентиляции, и предоставляет полный контроль со стояния пациента. Venar Omega Screen способен работать со всеми современными
ингаляционными анестетиками и позволяет оказывать квалифицированную помощь пациентам всех возрастных категорий. Встроенный монитор показывает состояние газового состава дыхательной смеси на вдохе и на выдохе. Благодаря наличию защиты от гипоксический смеси, системы предохранительных клапанов и механизма удаления отработанных газов пациент обеспечен высоким уровнем безопасности.

Описание

Современный универсальный анестезиологический аппарат с интегрированным бесшумным ИВЛ - вентилятором, обеспечивающим мониторинг механических параметров легких, встроенным монитором, отражающим показания гемодинамики, газоанализа и электронного ротаметра. Предназначен для проведения низкопоточной анестезии и работы с минимальным потоком. Подходит для новорожденных, детей и взрослых, снабжен системой самотестирования, трехуровневой системой тревог. Аппарат имеет легко снимаемую и стерилизуемую компактную дыхательную систему.

Технические характеристики

Вентилятор Электропривод. Бесшумная работа вентилятора, уровень шума от аппарата не превышает 10 Дб

Вентиляционные режимы

  • CMV – вентиляция, управляемая по объему (соответствует IPPV)
  • PCV – вентиляция, управляемая по давлению (включает PLV)
  • SIMV-PS – синхронизированная заместительная вентиляция с поддержкой давлeниeм спонтанного дыхания на уровне давления PEEP
  • PS – поддержка давлением при спонтанном дыхании пациента
  • MAN – ручная вентиляция с помощью дыхательного мешка наркозного аппарата
  • SPONТ – вентиляция при самостоятельном дыхании пациента
Дыхательный объем
  • от 0,02 до 1,5 литров при CMV,
  • от 0,01 до 1,5 литров при PCV

Пиковый поток 90 л/мин

Экстренная подача О2 5 л/мин.

Частота дыхательных циклов от 4 до 60 циклов в мин.

Время вдоха Ti от 20 до 70% от Tc (от 1:4 до 4:1)

Пауза в конце вдоха Tp от 0 до 50% от Ti,

Минутная вентиляция Mv 0,5-25 л/мин

Предел давления на вдохе: от 10 до 70 см Н2О

Чувствительность асситора

  • Не менее 3 л / мин - с детским датчиком потока,
  • Не менее 5 л / мин - со взрослым датчиком потока
Избыточное давление в конце выдоха – РЕЕР от 0 до 25 см Н2О

Концентрация О2 в инспираторном потоке от 21 до 100%

Давление питания О2 от 3 до 6 бар

Время работы от собственного источника электропитания (аккумулятор) более 2 часов

Растяжимость дыхательного контура Вентилятор и дыхательный контур: не менее 60 мл/кПа, автоматическая поправка растяжимости дыхательного контура для выполнения заданного VT .

Сопротивление на выдохе 490 Па при 60 л/мин.

Шкаф управления

  • Обеспечивает подключение и распределение свежих газов (кислород, закись азота, воздух).
  • Выдает информацию об уровне давления источников газа, блокировку источника закиси азота при падении давления кислорода
  • Система автоматического переключения подачи газа с центральной разводки на запасной источник (баллон) и наоборот со световой индикацией на передней панели аппарата
Струйный отсос Встроенный струйный аспиратор, в комплекте сосуд для секрета.

Испаритель анестетиков

  • Подвес Selectatec Interlock на два испарителя.
  • Работа с испарителями
  • Hal/ Iso/ Sev/ Enf/ Des
Ротаметр Аппарат обладает электронным ротаметром на 3 газа (кислород, закись азота, воздух), обеспечивает точное дозирование газов, мониторинг потока свежей смеси, обладает системой защиты от гипоксической смеси, мониторинг FiO2 обеспечивает дополнительную защиту от гипоксии:
  • O2 (л/мин): 0,1-12
  • N2 O (л/мин): 0,1-10
  • AIR (л/мин): 0,1-12
Электронный ротаметр обеспечивает повышенную защиту от гипоксии, дополнительной страховкой является электронный контроль FiO2 (сверхчувствительного устройства контроля концентрации кислорода в свежем газе).

Дополнительный ротаметр Дополнительный ротаметр для ингаляции О2 с комплектом калиброванных цветных (в зависимости от концентрации) датчиков потока, позволяет проводить ингаляционную терапию независимо от работы аппарата.

Интерфейс Возможность связи с внешним компьютером, для отображения и передачи данных в реальном времени

Рабочее место анестезиолога Откидной столик с гибкой галогеновой подсветкой

Дыхательная система

  • Интегрированная дыхательная система с адсорбером взрослого и адсорбером для детей. Предназначена для подачи дыхательной смеси во время анестезии. Используются абсорберы СО2 900 и 1800 гр. Обход абсорбера.
  • Возможность использования различных типов баллонов с различными объемами
  • Возможность подачи газа из центральной системы питания или баллонов
  • Контроль давления подачи газов
  • Возможность работы по полузакрытому, закрытому, полуоткрытому контуру.
Газоотсасывающее устройство

Встроенная система удаления наркозных газов:
  • Пассивная.
  • Возможность использования активной системы, которая является существенным преимуществом в связи с отсутствием необходимости затрачивать дополнительные усилия дыхания больного для удаления отработанных газов.
Скорость забора проб 150 мл/мин

Встроенный монитор панели управления

Высококачественный жидкокристаллический LCD TFT color дисплей 6,4 дюйма с широким углом обзора и регулируемой контрастностью (регулируется в зависимости от освещенности помещения)
Мониторинг: Выдыхаемый МО, Выдыхаемый ДО, %O2 на вдохе, Пиковое давление, Среднее давление, PEEP, ЧДД
Графики: давление Pt, поток Q, объем Vt - во времени, график зависимости Pt / Vt ( давление в дыхательных путях/время ) – спирометрическая петля. Используется быстродействующий датчик.

Мониторинг механических параметров легких:

  • (tI-v, tE-v)= (τdyn)- временные константы
  • TI и TE –время вдоха и выдоха
  • PAI – пиковое альвеольное давление
  • PAE – конечное экспираторное альвеольное давление
  • PAE inadv – инадвертный PEEPi
  • Cst – статическая податливость легких
  • Cdyn – динамическая податливость легких
  • RIAW – инспираторное сопротивление дыхательных путей и эндотрахеальной или трахеостомической канюли

Режим вентиляции: отображает текущие настройки параметров режима вентиляции и настройки тревог по каждому параметру в одном окне.

Интерфейс Управление всеми функциями посредством функциональных клавиш и манипулятора типа шаттл.

Экстренный запуск Функция экстренного запуска аппарата в обход системы самодиагностики неполадок: быстрый запуск посредством одновременного нажатия 3-х кнопок.

Быстрый ввод в работу Наличие программы позволяющей, при задании веса пациента, осуществить экстренный запуск аппарата в работу в режиме вентиляции CMV в экстренной ситуации.

Тревоги вентилятора Звуковые и световые тревоги вентилятора с отображением и запоминанием причины:
-разгерметизация контура
-АПНОЭ -превышение/понижение минутной вентиляции -понижение напряжения батарейки ниже предельного значения
- сбой главного источника электроэнергии
- различные неисправности вентилятора
- понижение давления O2 ниже установленного значения - недостаточный объем поступления свежей смеси в дыхательный контур
Регулируемые тревоги: потеря питания, высокое давление, низкое давление, тревога дыхательного цикла, нет питания, слабый заряд батарей, АПНОЭ пациента, нет зарядки батарей, высокий минутный объем 1-25 л/мин, низкий минутный объем 1-25 л/мин, высокий %О2 - 21-100%, низкий %О2- 21-100%, при недостаточной подаче свежих газов.
Временное отключение тревог посредством нажатия одной клавиши.
Градация тревог по уровням: три уровня тревог.

Система самотестирования аппарата

Полностью автоматическая система самотестирования аппарата после включения (работоспособность и герметичность): подробный и краткий внутренний тесты.

Интегрированный монитор Anemon

Единый интегрированный монитор, одновременно отражающий показания гемодинамики, газоанализа и электронного ротаметра. Обеспечена защита от дефибрилляции и электрохирургического инструмента. Интегрированный монитор не зависимо конфигурируемый для работы в операционных и реанимационных отделениях Система измерения параметров дыхательной смеси: анализ высокой точности всего дыхательного цикла.
Сверхчувствительное устройство контроля концентрации кислорода в свежем газе.
Время ответа: не более 120 мсек
Одновременно на дисплее отображается не менее 5 графиков и более 10 окон для отображения различных параметров. Есть возможность просматривать минитенденции к каждому графику.

Дисплей Цветной TFT экран, размер 12,1 дюйма.

Интерфейс Управление функциями ротаметра, мониторинга газоанализа и гемодинамики, настройка отображения информации с помошью единого блока.

Мониторинг газоанализа

  • Анализ О2 на вдохе и на выдохе, отображает дифференциацию концентрации.
  • Анализ СО2 на выдохе и во вдыхаемой смеси, отображает респираторную частоту в дыхательных путях (AwRR).
  • Анализ N2O и 5 агентов: HAL , ENF, ISO, SEV,DES, идентификация агента.
  • Анализ и отображение минитенденции дифференциации концентрации агента (FiAA – EtAA)
  • Отображение значения параметра MAC – минимальная альвеолярная концентрация.
  • Отображение значения параметра BAL – парциальное давление газовых примесей или их объемная концентрация в контуре («окно азота»).

Мониторинг гемодинамики

  • Измерение и отображение NIBP: систолическое, диастолическое, среднее, метод измерения – осциллометрический.
  • Модуль SpO2 обеспечивает отображение SpO2, PR (частота пульса) и PLETH (плетизмограмма)
  • Измерительная система EKG обеспечивает 3-х канальную запись ЭКГ, оценивает не менее 13 видов аритмий сердца, работу кардиостимулятора, 3-х канальный анализ ST – сегмента.
  • Модуль Temp обеспечивает измерение температуры по 2-м независимым каналам.

Электронный ротаметр (флуометр)

  • Электронный ротаметр на 3 газа (кислород, закись азота, воздух), мониторинг потока свежей смеси, система защиты от гипоксической смеси: O2 (л/мин): 0,1-12 N2O (л/мин): 0,1-10 AIR (л/мин): 0,1-12
  • Отображение расхода газа за время операции.
  • Показания электронного ротаметра отображаются на едином дисплее монитора 12,1 дюйма. Невозможность установки концентрации кислорода в свежем газе менее 25 % Обеспечение постоянства дыхательного объема Система безопасности при прекращении подачи О2

Компрессор

Номинальное напряжение/частота/ток 220 В/ 50 Гц/ 2.6 А
Максимальный выходной поток при избыточном давлении 3,5 бар 40 л/мин
Напольная точка росы при потоке 40 л/мин, давление 3 бар 50С ниже температуры окружающей среды
Максимальный выходной поток 200 л/мин в течение 0,5 с
Уровень звука не более 49 дБ
Режим эксплуатации компрессора непрерывный
Слив сконденсированной воды автоматический
Выходное давление 3,5 бар
Объем ресивера 6 д.
Рабочее давление агрегата компрессора, бар 5,0-7,0
Допустимое рабочее давление предохранительного клапана 8 бар
Размеры компрессора 400х430х730
Масса компрессора 44 кг.
Вариант согласно EN 60 601 1 (STNEN 60 601-1) EN 12 021 Устройство типа В, класса I
Классификация согласно MDD 93/42 EEC NV 572/2001 Z.z I В

Испарители

  • Наличие двухблочной системы испарителя Selectatec – обеспечение действия только одного испарителя (блокировка одноверменного действия второго испарителя).
  • В комплекте: галотановый, изофлюрановый испарители с термокомпенсацией и регулировкой концентрации от 0% до 6%, емкость 350 мл.
  • Транспортный режим для транспортировки заполненного испарителя в любом положении.
