Монитор пациента Chirana Icard M

Мониторы пациента Chirana ICARD M предназначены для применения в клинике, в больницах, кабинетах врачей и в специализированных кабинетах, где следят за электрической работой сердца, измеряют степень окисления крови, содержание углекислого газа в выдыхаемом воздухе и частоту дыхания, давление  крови неинвазивным методом, температуру, и также проверяют измеренные параметры.
Монитор изготовлен с помощью современной микропроцессорной техники с применением цветного экрана с активной матрицей TFT, которая не излучает вредного электромагнитного излучения и обеспечивает широкий угол зрения. Малые габариты и вес позволяют применение монитора практически в любых условиях, без необходимости введения дорогостоящей технической инсталляции при любой койке (даже в холле),  с возможностью быстрого перемещения на другое место. На экране могут быть показаны – в зависимости от присоединенного к монитору кабеля пациента и программирования аппарата – один, два или три отведения EKG, частота сокращений сердца, расчитанная по кривой EKG, плетизмограмма, уровень окисления крови, частота сокращений сердца, расчитанная по пульсовой волне, капнограмма, значения фракций ETCO2 и FiCO2,  частота дыхания, значения NIBP – верхнего, нижнего и среднего, температура, 2 давления IBP,  пределы тревог и также графические и табличные тренды всех измеренных параметров. Монитор позволяет контроль измеренных значений и сигнализирует акустически и оптически выход за пределы запрограммированных пределов тревог.
Icard M возможно подключить к центральной станции с помощью кабельного или на основе бескабельного присоединения, что позволяет комплексное решение рабочего места интенсивной заботы или отделения анестезии и интенсивной медицины. Мониторы пациента Icard M являются подходящим дополнением всех анестезиологических аппаратов, так как в исполнении с измерением CO2 они позволяют возврат отобранной пробы газов назад в дыхательный контур, и можно их так применять также при Minimal flow, или Low  flow анестезии. Мониторы Chirana ICARD M выполняют все международные стандарты ISO и имеют CE марку.

  Техническая характеристика
Дисплей: 12,1’’ по диагонали (8,4" )
Разрешение 1024 х 768
Тип дисплея: TFT colour
До 10 кривых на дисплее
Функция заморозки петель
Тренды Числовые (табличные) тренды: 1,2,5,10,15,30,60 минут
Графические тренды: 2, 8 и 24 часа.

Конструктивные характеристики


Управление Управление монитором осуществляется посредством манипулятора типа шаттл и 5 функциональных клавиш
Предустановки для проведения газоанализа: Предустановленное программное и внутренний канал для проведения газоанализа
Внутренняя охлаждающая система: Внутренняя герметичная охлаждающая система без использования вентиляторов.
Независимый аккумулятор: Не менее 2-х часов автономной работы.

Специализированное  программное обеспечение  Linear Technologies

Позволяет синхронизировать работу монитора и блока питания и продлить срок службы батареи до 5 лет
Порты интегрируемых модулей: ECG, SpO2, NIBP, IBP, Тemp, Multi Gaz, CO2, принтер
Центральная система мониторинга Возможность безпроводного объединения в центральную систему мониторинга (наличие необходимых плат)

Сигнализация


Сигнализация: Световая и звуковая индикация работы и тревог, отображение тревог на дисплее.
Регулировка громкости: 3 звуковых режима для аварийной сигнализации
Модуль измерения ECG
Канал измерения ECG: Режим 5 отведений: R, L, F, N, C или RA, LA, LL, RL, V
Выбор отведений: I, II, III, avR, avL, avF, V
Режим 3 отведения: КбА или RA, LA,LL
Выбор отведений: I, II, III
Скорость развертки кривой 25, 50 мм/сек.
Амплитуда кривой 2,5, 5, 10, 20 мм/мВ
Временная константа 2 сек.
Защита от импульса дефибрилляции 5kV/360J, в условиях использования оригинального кабеля EKG
Частота проб 1000 Гц
Размер проб 16 ударов
Дыхание (Resp)
Метод измерения: Импедансный
Диапазон измерений: 3 - 150 дых/мин

Модуль измерения SpO2


Канал измерения SpO2: Диапазон измерения 0 - 99 %
Диапазон сигнализации 30 - 99 %
Точность измерения ±2% (для диапазона 75 - 99 %)
Точность измерения ±3% (для диапазона 50 - 74 %)
Интервал актуализации 1 (сек)
Частота сердечных сокращений, диапазон измерения 30 - 250 уд/мин
Время задержки сигнализации 10 сек

Определение частоты сердечных сокращений


Определение частоты сердечных сокращений: Определение частоты сердечных сокращений: ЭКГ, SpO2
Диагностика состояния пациента Значения частоты сердечных сокращений рассчитываются от канала измерения SpO2 и ECG одновременно, что позволяет проводить диагностику состояния пациента на основе разности показаний с обоих каналов.
Диапазон измерения: 30 – 250 уд/мин
Точность измерения: +2 уд/мин
Предельные значения сигналов тревоги: 0 - 250 уд/мин

Модуль измерения NIBP


Тип модуля: Система SunTech, с минимальной чувствительностью к артефактам.
Определение типа манжетки Определение типа манжетки осуществляется автоматически.
Метод измерения: Осциллометрический
Режимы: Ручной/автоматический
Измеряемые параметры Систолическое, диастолическое и среднее давление
Диапазон измерения Систолическое (SYS): 25- 260 мм рт.ст.
Диастолическое (DIA): 10- 235 мм рт.ст.
Среднее (MEAN): 10- 220 мм рт.ст
Погрешность измерения Средняя погрешность измерения: не более ±5 мм рт.ст.
Предельные значения сигналов тревоги: Систолическое (SYS): 50- 250 мм рт.ст.
Диастолическое (DIA): 30- 240 мм рт.ст.
Время измерения Стандартное время – 30 сек.
Максимальное время – 180 сек.
Давление в манжете диапазон измерения 0 - 330 мм рт.ст.
точность измерения ±3 мм рт.ст.
Автоматическая настройка давления в манжете


Модуль измерения Temp


Основные характеристики: 2 канала измерения температуры
Диапазон измерения 5 - 50 ° С
Диапазон сигнализации 5 - 45 ° С
Разрешение 0.1 ° С
Точность ± 0.1 ° С
Интервал актуализации 1-2 (сек)
Самопроверка каждые 5 - 10 (мин)

Тип датчика Аппарат должен быть оснащен кабелем, позволяющим применять датчики Abbott типа Transpac IV.
Диапазон измерений - 99 – 310 мм рт.ст.
Диапазон сигнализации - 95 – 300 мм рт.ст.
Разрешение 1 мм рт.ст.
Точность ±1%
Каналы 2 канала
Зона переноса 0 – 28 Гц

Модуль измерения СО2


Метод Инфракрасная абсорбция или mainstream с датчиком IRMA
Принцип работы side stream или mainstream
Диапазон измерений 0 - 99 мм рт.ст.
Разрешение 1 мм рт.ст.
Точность ±3 мм рт.ст. для < 40 мм рт.ст. ±10% для > 40 мм рт.ст.
Отбор пробы 100 мл/мин
Показания на дисплее Fi и Et

Модуль газоанализа


Блок газоанализа В базовую комплектацию монитора входит предустановленное программное обеспечение для проведения газоанализа
Предназначен для проведения газоанализа воздушной смеси на вдохе и выдохе.
Анализируемые газы (вдох/выдох): О2, N2O, СО2,  Halotan, Enfluran, Isofluran, Sevofluran, Desfluran
Метод Инфракрасная абсорбция
Принцип работы side stream или mainstream датчиком IRMA
Измерение анестетиков, закиси азота, углекислого газа и МАК  Датчик Artema AION™
Измерение кислорода Парамагнитный датчик SERVOMEX
Рассчитанные параметры Отображение параметров MAC и BAL
Отображение результатов Отображение результатов измерения на осуществляется мониторе
Габариты
Размер: Не более 286 х 280 х 132 (мм)
Вес: Не более 4.5 кг (для 12'') и 3,2 кг (для 8'')
Электропитание: 100/250 (V)AC, 50/60 Гц

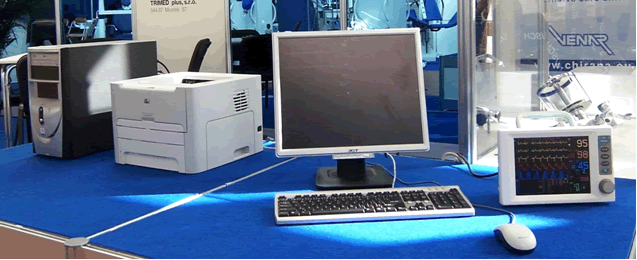

Центральная станция для мониторов Chirana Icard M
Основные функции и изображения на дисплее центральной станции:

- простое изображение основных параметров из подключенных мониторов IcardM
- max. является возможным подключить и отображать до 16 мониторов
- комплектное изображение дисплея и управляющей панели выбранного монитора с возможностью комплектного управления
-  запись состояний тревоги и их изменений для соответствующего пациента в памяти централи
- введение и хранение данных о пациенте
- возможность вывода на печать графических и цифровых данных на подключенный лазерный принтер

Изображаемые параметры для одновременного изображения 8 или 16 полей отдельных пациентов:

- EKG 1, 2 или 3 отведений
- кривая пульса
- численное данное о SpO2 и NIBP и о температуре
- пределы тревог
- поле включения изображения монитора возле койки

Возможности подключения отдельных мониторов Chirana Icard M к центральной станции:

-  стандартно – посредством кабельного соединения через выход RS232 на мониторе
-  с помощью дополнительного оснащения монитора Icard M – бескабельным способом с расстоянием от 20 до 50 m (в зависимости от здания) Описание функций центральной мониторной станции:

1. Описание изображений на дисплее централи

Цветной TFT дисплей, размером в 17 дюймов, возможно установить так, чтобы плоскость была разделенной в 2 - 16 полей, в которых изображаемы данные пациентов от отдельных, к централи подключенных мониторов Icard M.  Их количество устанавливается скачкообразно по 2. Каждое изображенное поле представляет один присоединенный монитор, или данные к нему подключенного пациента.  Из-за уменьшенной плоскости отдельных полей не изображаются все численные данные так, как это на экране самого монитора Icard M. Двойным нажатием мышью на любое изображаемое поле или на символ, обозначающий изображение всего экрана монитора возле койки, мы вызываем на дисплее централи комплексное изображение всего дисплея отдельного монитора возле койки пациента, включительно его управляющей панели. Посредством этой панели, является возможным с помощью мыши дистанционным способом управлять всеми функциями и выборами монитора возле койки. Эта функция централи является очень полезной и удобной для обслуживающего персонала.

2. Данные пациента

Центральная станция для мониторов Chirana Icard M записывает и хранит большое количество данных для отдельных пациентов. Данные записываются в „карту пациента”, которая содержит персональные данные пациента, данные о до сих пор известных заболеваниях  пациента и об их распознанных заболеваниях и лечении, кривые EKG, пульса, капнографии и травог. Данные можно вывести на печать на лазерном принтере, подключенном к централи. Вход в пакет данных пациета возможен только через два управляющих поля, находящихся в верхней части дисплея централи. Первое управляющее поле позволяет открыть историю тревог, второе открывает данные пациентов. Данные пациентов сохранены в централе и является возможным их далее обрабатывать и хранить обычным способом в больничной системе обработки данных.

3.  Управление монитором Icard M возле койки пациента с экрана централи

Центральная станция для мониторов Chirana Icard M позволяет дистанционным способом управлять отдельными мониторами Icard M возле койки пациента и изображать на дисплее централи весь дисплей монитора возле койки, включительно его панели управления, благодаря чему можно любым из подключенных мониторов управлять дистанционным способом. Таким образом выразительно увеличивается удобство обслуживающего медицинского персонала.

Параметры, которые является возможным менять на центральной станции:

- скорость движения кривой
- амплитуда кривой
- управление измерением NIBP
- установка тревог
- установка трендов
- наладка экрана монитора возле койки
- переключение отведений EKG
- установка количества кривых монитора ICARD M возле койки
Монитор возле койки является таким же образом управляемым и настраиваемым как в случае управления прямо возле койки.

4. Стандартное кабельное подключение мониторов Icard M к центральной станции

Стандартно мониторы Icard M подключаются к центральной станции посредством RS 232 выхода с помощью кабеля. Максимальная длина этого кабеля может составлять до 100 m.

5. Бескабельное подключение мониторов Icard M к центральной станции

С помощью дополнительного оснащения мониторов Chirana Icard M модулем бескабельной передачи данных является возможным создать полное мониторирующее рабочее место включительно центральной станции без всяких строительных вмешательств в здании или в отделении интенсивной заботы. Следующим большим преимуществом такого решения является возможность непрерывного подключения пациента или монитора, к которому подключен пациент, к центральной станции и в случае его перемещения в рамках здания или отделения до расстояния 20 - 50 m от центральной станции. Это расстояние зависит от исполнения здания или среды, в которой пациент с монитором перемещается. Передача происходит со специальным ключом, что обеспечивает высокое качество.
